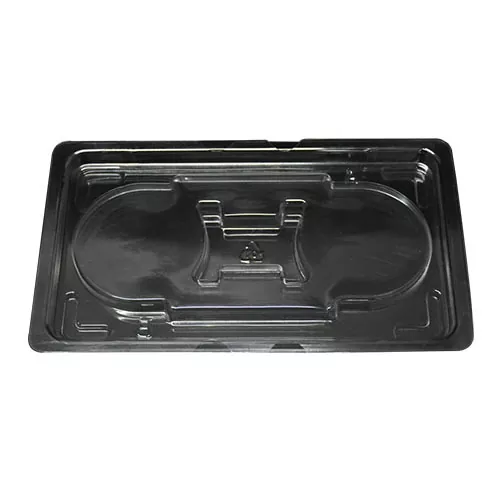

Электрондық қосқышқа арналған антистатикалық термопластикалық қаптама

Shunxin зауытының электронды қосқышқа арналған антистатикалық термопластикалық қаптамасы PET/PS/PP парақтарынан жасалған және тұрақты статикалық-диссипативті өнімділікті қамтамасыз етеді. Науа әртүрлі электрондық компоненттердің сезімталдығына сәйкес икемді түрде таңдалуы мүмкін антистатикалық, жартылай өткізгіш және өткізгіш сорттарда қол жетімді. Қалыптарды дәл орналастыру үшін ≤±0,1 мм ойық дәлдігімен қосқыштың 3D сызбалары немесе физикалық үлгілер негізінде жасауға болады. Науаның айналасында 10-нан астам қабаттарды тұрақты қабаттастыруға мүмкіндік беретін арматуралық қабырғалар мен орналастыру құрылымдары қарастырылған. Сыртқы өлшемдерді, орналастыру саңылауларын және құрастыруға қарсы бұрыштарды теңшеуге болады.

Өнімнің артықшылықтары

1. Қол жетімді үш антистатикалық сорт – Антистатикалық деңгей (10⁹~10¹¹Ω) / жартылай өткізгіштік дәрежесі (10⁶~10⁹Ω) / өткізгіштік дәрежесі (10³~10⁶Ω), құрамдастардың сезімталдығына сәйкес икемді таңдалады

2. Нақты орналасу ±0,1 мм  – ойықтың төзімділігін ± 0,1 мм шегінде басқаруға болады, бұл қосқыштарды шайқамай, құлап кетпей немесе аударылмай қауіпсіз орналастырады.

3. Арнайы коннекторды теңшеу – Арнайы орналасу ұяшықтарын әртүрлі өнім пішіндерін орналастыру үшін түйреуіш тақырыптары, тақтадан тақта қосқыштары, дөңгелек қосқыштар және басқа қосқыш түрлері үшін теңшеуге болады.

4. Жиналмалы дизайн  – күшейтетін қабырғалар мен орналасу құрылымдары 10-нан астам қабаттарды тұрақты жинақтауға мүмкіндік береді, ал ұя салу сақтау орнын үнемдеуге көмектеседі.

5. Автоматтандырылған өндіріс желілерімен үйлесімді – Сыртқы өлшемдерді, орналасу тесіктерін және бұрмалауға қарсы бұрыштарды MES штрих-кодын сканерлеуді және бақылауды қолдау арқылы теңшеуге болады.

6. Бірнеше материал опциялары – PET (экологиялық таза, өте мөлдір және экспортқа сәйкестікке жарамды), PS (үнемді), PP (температураға және химиялық төзімді) және басқа материалдар

7. Беттің икемді өңдеуі – мөлдір (көзбен шолу үшін) / қара (өткізгіш өнімділігі немесе жарық кедергісін азайту үшін) / қабатталған (тайғақ және сызаттардан қорғау үшін)

Қолдану сценарийлері

1: Электрондық коннекторды өндіру: Өндіріс айналымы және түйреуіш тақырыптары, түйреуіш ұяшықтары, борттан тақта қосқыштары, сымнан тақта қосқыштары және дөңгелек қосқыштар үшін дайын өнімнің қаптамасы

2: SMT өндірістік шеберханалары: Компоненттерді жеткізу науалары және SMT құрастыру алдында қосқыштарды орналастыру орнын анықтау

3: Жартылай өткізгішті орау және сынау: чип деңгейінде орау және сынау кезінде қосқыш компоненттерін антистатикалық өңдеу және тасымалдау

4: Автомобиль электроникасы: Антистатикалық қаптама және автомобиль қосқыштары мен сым сымдарының терминалдары үшін логистикалық айналым

5: Тұтынушы электроникасының жинағы: Ұялы телефондарда, компьютерлерде және басқа электрондық құрылғыларда қолданылатын ішкі коннекторларға арналған құрамдас беру және дайын өнімнің қаптамасы

6: Медициналық электроника: Антистатикалық орау және медициналық жабдықтың ішіндегі дәл қосқыштарды тасымалдау

Типтік салалар: қосқыштарды өндіру, SMT құрастыру, жартылай өткізгішті орау және сынау, автомобиль электроникасы, тұрмыстық электроника жинағы, медициналық құрылғылар

Жиі қойылатын сұрақтар

1-сұрақ: Антистатикалық электронды қосқыш науасы мен кәдімгі термоформаланған науа арасындағы айырмашылық неде?

Ж: Кәдімгі термоформаланған науалар оқшаулағыш болып табылады және статикалық зарядтарды таратпай оңай жинақтай алады. Сезімтал электрондық құрамдас бөліктермен жанасу электростатикалық разрядты (ESD) зақымдауы мүмкін. Антистатикалық науалар 10⁶~10⁹Ω шегінде бет кедергісін сақтау үшін материалға қосылған өткізгіш толтырғыштарды немесе бетіне қолданылатын антистатикалық жабындарды пайдаланады, бұл статикалық зарядтардың тез таралуына және статикалық жинақтаудан туындайтын қауіпті азайтуға мүмкіндік береді. Бұл электрондық коннектор орамы үшін маңызды қорғаныс шарасы.

2-сұрақ: Коннекторлар науа ішінде қалай бекітіледі? Олар тасымалдау кезінде қозғала ма?

A: Shunxin антистатикалық науалар коннекторлардың пішініне сәйкес қалыптасады, ойықтарға төзімділік ±0,1 мм шегінде бақыланады. Істік тақырып өнімдері түйреуіш негізінің екі ұшын бекіту үшін ұзартылған ұяларды пайдаланады; борттық коннекторлар өнімнің контурына сәйкес келетін жалпақ ойықтарды пайдаланады; дөңгелек қосқыштар корпусты ұстау үшін сақина тәрізді орналасу құрылымдарын пайдаланады. Науаға салынғаннан кейін коннекторлар шайқаусыз, құлап кетпестен немесе аударылмай қауіпсіз орналасқан.

3-сұрақ: Антистатикалық өнімділік тұрақты ма немесе уақыт өте келе төмендей ме?

A: Shunxin антистатикалық науалар әдетте уақыт өте келе немесе бірнеше рет пайдалану арқылы төмендемейтін ұзақ мерзімді антистатикалық өнімділікті қамтамасыз ету үшін парақ материалына қосылған өткізгіш толтырғыштарды немесе тұрақты антистатикалық жабындарды пайдаланады. Дегенмен, жоғары температура немесе жоғары ылғалдылық ортасына ұзақ әсер ету немесе қайталанатын үйкеліс беттің өнімділігінде шамалы өзгерістерге әкелуі мүмкін. Үнемі локальды тексерулер ұсынылады.

4-сұрақ: Науаларды автоматтандырылған өндіріс желілеріне бейімдеуге бола ма?

A: Иә. Shunxin антистатикалық науаларының сыртқы өлшемдері, орналасу тесіктері және бөлшектеуге қарсы бұрыштары тұтынушының автоматтандырылған жабдығына сәйкес реттелуі мүмкін. Науалар жоғары өлшемдік дәлдік пен тұрақты қаттылықты қамтамасыз етеді және SMT орналастыру машиналары және роботты өңдеу сияқты автоматтандырылған операцияларға бейімделуі мүмкін.
