Автокөліктің ішкі пластикалық бөлшектеріжүк аймақтары, едендер, әрлеу, қорғаныс панельдері, сақтау құрылымдары және басқа да көліктерге арналған интерьер қолданбалары үшін жиі қолданылады. Олардың құндылығы басқа материалды ауыстырумен шектелмейді. Жақсы интерьер құрамдастары пішінді, қаттылықты, салмақты, соққыға төзімділікті, беттің сыртқы түрін, орнату талаптарын және ұзақ мерзімді қызмет көрсету шарттарын теңестіруі керек. Термоформалау әсіресе үлкен, қисық және біркелкі емес құрылымдар үшін практикалық болып табылады, себебі бұл процесс өңдеу жұмыстарына және таңдалған өндіріс көлеміне сай құрал тәсілдерімен кең парақ пішімдерін және көлікке тән контурларды сыйдыра алады. Материалды таңдау бірдей маңызды: ABS қаттылық пен көрінетін бет талаптарын қолдай алады, PP төмен салмақ пен химиялық төзімділікті ұсынады, ал PE және HDPE соққыға төзімділік пен ылғалға әсер ету маңызды мәселелер болған кезде пайдалы. Сондықтан жақсы жоспарланған бөлік материалды таңдаудан гөрі көлік кеңістігінен, функционалды жүктемеден және орнату әдісінен басталады.
Мазмұны
Тікелей зерттегіңіз келетін тақырыпқа өту үшін төмендегі бөлімді таңдаңыз.
- 01. Интерьердің пайдалы пластикалық компонентін не анықтайды?
- 02. Көлік интерьеріне қандай бөлшектерді жасауға болады?
- 03. Материалды қалай таңдау керек?
- 04. Неліктен термоформинг үлкен ішкі құрылымдар үшін қолайлы?
- 05. Дизайн кезінде нені ескеру керек?
- 06. Әзірлеу және өндіру жұмыс процесі қалай жұмыс істейді?
- 07. Бұл компоненттер қайда қолданылады?
- 08. Сәйкестікті, сыртқы түрін және төзімділігін қалай басқаруға болады?
- 09. Көлік бағдарламасына нені теңшеуге болады?
- 10. Жиі қойылатын сұрақтар
Интерьердің пайдалы пластикалық компонентін не анықтайды?
Көлік құралының ішкі бөлігі қажетсіз салмақты, кедергілерді немесе орнату күрделілігін жасамай, қоршаған құрылымды орнату кезінде өз міндетін орындаған кезде сәтті болады. Бұл жүк панелін тек оның қажетті пішінге келтірілуіне қарай бағалау мүмкін емес дегенді білдіреді. Оның жиектері, монтаждау нүктелері, үстіңгі қабаты, жүктеме экспозициясы және көрші компоненттермен өзара әрекеттесуі маңызды.
Ішкі бөліктер жиі қайталанатын өңдеуге ұшырайды. Жүк еден бетінде сырғып кетуі мүмкін, құралдар жүк тақтасына тиіп кетуі мүмкін, жолаушылар әрлеу беттерін итеруі мүмкін және сақтау бөлімдерінде ылғалдың, шаңның немесе температураның өзгеруі мүмкін. Осы себепті дизайн процесі тек дайын бөліктің сыртқы түрін емес, нақты қызмет көрсету шарттарын ескеруі керек.
Функционалдық геометрия
Қисықтар, бұрыштар, ойықтар, қадамдар, фланецтер мен саңылаулар қоршаған көлік құрылымымен жұмыс істеуі керек. Жақсы геометриялық стратегия орындықтарға, панельдерге, сымдарға, сақтау механизмдеріне және кіру нүктелеріне кедергілерді азайта отырып, орнатуды жеңілдетеді.
Материалдық мінез-құлық
Пластикалық мінез-құлық материал түріне, қалыңдығына, температурасына және қалыптасу жағдайларына байланысты өзгереді. Соққыға төзімділікке арналған бөлік бетінің көрінісі мен қаттылығы маңыздырақ көрінетін әрлеу панелінен басқа материалды қолдануды қажет етуі мүмкін.
Қызмет көрсету шарттары
Дизайнерлер құрамдастың ылғалға, тазалағыш химикаттарға, қайталанатын жүктеуге, тозуға, жоғары температураға немесе суық орталарға тап болатынын анықтауы керек. Бұл шарттар материалды таңдауға да, құрылымдық бөлшектерге де әсер етеді.
Орнату стратегиясы
Бекіту нүктелерін ертерек қарастырған жөн. Тесіктерді, қыстырғыштарды, кронштейндерді, ұяларды, орналастыру мүмкіндіктерін және күшейту аймақтарын қалыптастыру тұжырымдамасына біріктіруге болады, осылайша соңғы құрамдас толық жинақтың бөлігі ретінде жұмыс істейді.
Жақсы интерьер дизайны жай ғана пластикалық пішінді жасау емес. Бұл көлік құралының құрылымы, бөлігі және көлікті пайдаланатын адамдар арасында басқарылатын интерфейсті құру туралы.
Көлік интерьеріне қандай бөлшектерді жасауға болады?
Автокөлік интерьерінде пішінделген шағын бөлшектердің жоғары егжей-тегжейлі микро мүмкіндіктерін қажет етпейтін көптеген ірі және орташа өлшемді компоненттер бар. Бұл термоформаланған құрылымдарға мүмкіндік береді, мұнда негізгі талап кең беттегі басқарылатын геометрия болып табылады.
Жүксалғыштар мен багаж бөлімінің құрамдас бөліктері
Магистральдар қол жетімді багаж көлеміне және көліктің артқы бөлігінің пішініне сәйкес жасалған. Құрамдас бөлік доңғалақ доғаларын, бүйір қабырғаларды, қадамдарды, ойықтарды немесе басқа дұрыс емес жерлерді ұстануы қажет болуы мүмкін. Дұрыс жасалған лайнер таза сақтау бетін жасауға көмектеседі, сонымен қатар негізгі құрылымды кірден, ылғалдан және күнделікті жанасудан қорғайды.
Геометрия багаж бөлімдерінде ерекше маңызды, себебі пайдалы кеңістік көлікке тән контурлармен шектелуі мүмкін. Лайнер сақтау сыйымдылығын немесе айналадағы аумақтарға кіруді қажетсіз блоктамастан қол жетімді конвертке сәйкес келуі керек.
Жүк панельдері және бөлімшелер
Артқы жүк панельдері үлкен сақтау аймақтарын ұйымдастырып, багаж бөлімінің әртүрлі аумақтары арасында алшақтық жасай алады. Көлік құралына байланысты бұл панельдер кең, қисық немесе жартылай жабық болуы мүмкін. Бүкіл құрамдас бөлікті ауыр құрылымға айналдырмай, қосымша қаттылық қажет болған жағдайда құрылымдық қабырғалар, бүктелген жиектер немесе қалыптасқан ерекшеліктер қарастырылуы мүмкін.
Еденнің құрамдас бөліктері
Ішкі еденнің құрамдас бөліктері жаяу жүруге, қозғалатын жүктерге және тозуға ұшырайды. Сондықтан олардың дизайны тозуға төзімділікті, тіреуді, тазалау талаптарын және бетінің сыртқы түрін ескеруі керек. Еденнің геометриясы сонымен қатар сым жолдарын, сақтау ойықтарын, орындық қозғалысын немесе қызмет көрсетуге қол жеткізуді қажет етуі мүмкін.

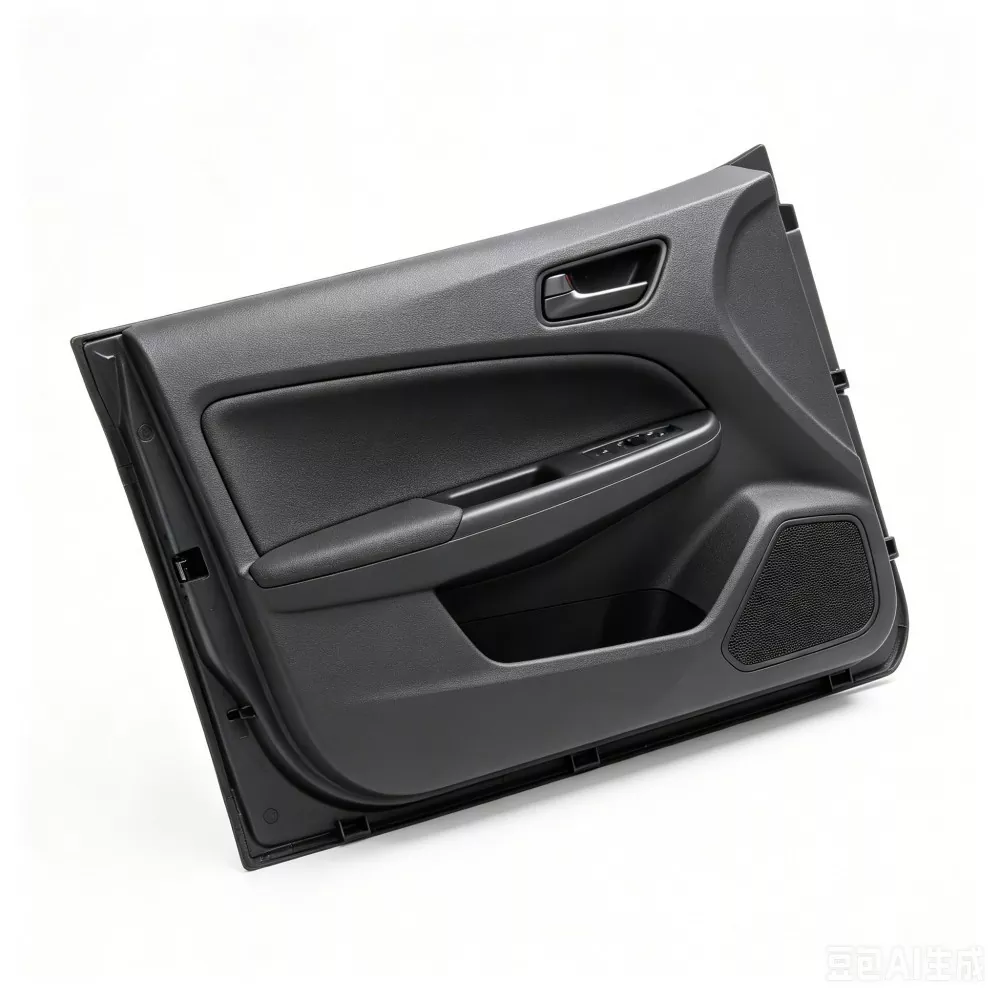

Кесетін және қорғаныс панельдері
Қорғаныс панельдері сызаттарға, соққыларға немесе ластануға осал болуы мүмкін аймақтарды жабуы немесе қорғай алады. Кесетін бөліктерге кеңірек интерьер дизайнына сәйкес келетін басқарылатын көрінетін әрлеу қажет болуы мүмкін. Мұндай қолданбаларда пластикалық сортты, қалыптау процесін, қалыңдығын бөлуді және бетті өңдеуді бірге қарастырған жөн.
- Магистральдар:көлікке арналған багаж бөлімдері мен сақтау орындарының айналасында пішінделген.
- Жүк панельдері:үлкенірек артқы сақтау орындарын бөлу, ұйымдастыру немесе қорғау үшін қолданылады.
- Еден компоненттері:тозуға, қолдауға, қол жеткізуге және интерьердің орналасу талаптары бойынша әзірленген.
- Ішкі жабындар:бақыланатын геометрия мен жеңіл құрылысты қажет ететін нақты аймақтарға арналған.
- Қорғаныс құрылымдары:таңдалған беттерді қайталанатын жанасудан немесе қоршаған ортаға әсер етуден қорғауға арналған.
Материалды қалай таңдау керек?
Материалды таңдау бір пластмассаға жалпы артықшылықты емес, бөліктің функционалдық рөліне сәйкес болуы керек. Ең қолайлы материал қаттылыққа, соққыға төзімділікке, шаршау мінез-құлқына, химиялық әсерге, ылғалға, температураға, бетінің сыртқы түріне және қалыптау талаптарына байланысты.
| Материал | Негізгі сипаттамалары | Интерьердегі типтік қолданулар | Дизайнды қарастыру |
|---|---|---|---|
| ABS | Жақсы қаттылық, соққыға төзімділік және бетінің сыртқы түрі. | Ішкі әрлеу, қаптамалар және құрылымдық стильдегі панельдер. | Пішінді сақтау және көрінетін бет сапасы маңызды болған кезде пайдалы. |
| PP | Жақсы химиялық төзімділігі және шаршауға төзімділігі бар жеңіл. | Еден компоненттері, сақтау панельдері және қосалқы бөлшектер. | Төмен салмақ пен қайталанатын иілу маңызды болған жағдайда қолайлы. |
| PE / HDPE | Жақсы соққыға төзімділік, ылғалға төзімділік және беріктік. | Магистральдық қаптамалар, жүк құрылымдары және қорғаныш компоненттері. | Қолдану, ылғал немесе өрескел қызмет көрсету жағдайларына ұшыраған аймақтар үшін пайдалы. |
| Басқа қолайлы пластмассалар | Қажетті күшке, температураға, сыртқы түріне және бөлік функциясына сәйкес таңдалады. | Көлік құралына арналған теңшелген құрамдас бөліктер. | Толық бөлікті және қалыптау процесін бағалауды талап етеді. |
Қаттылық пен жүктеме шарттарын қарастырыңыз
Кең панельге кішкене әрлеу бөлігіне қарағанда қаттылық қажет болуы мүмкін. Барлық жерде материалдың қалыңдығын арттырудың орнына, дизайнерлер қалыптасқан контурларды, фланецтерді, қабырғаларды және жергілікті арматуралық аймақтарды қарастыра алады. Бұл тәсіл практикалық жалпы құрылымды сақтай отырып, жүктемелерді бөлуге көмектеседі.
Температура әсерін қарастырыңыз
Көлік салоны климатқа, тұрақ жағдайына, күн сәулесіне және құрамдас бөліктің орналасуына байланысты әртүрлі температураны сезінуі мүмкін. Материал күтілетін қызмет көрсету ортасына жарамды болып қалуы керек және болдырмауға болатын деформацияны немесе өлшемдік тұрақсыздықты тудырмауы керек.
Бетке қойылатын талаптарды қарастырыңыз
Көрінетін интерьер аймақтарында көбінесе текстураға, түске, жылтыр деңгейіне және тактильді сапаға қойылатын талаптар бар. Жүк аймағының құрамдас бөліктері оның орнына төзімділік пен оңай тазалауды баса көрсетуі мүмкін. Сондықтан бетке қойылатын талаптар соңғы косметикалық түзету ретінде қарастырылмай, көлік құралын қолданумен бірге анықталуы керек.
Химиялық және ылғал әсерлерін қарастырыңыз
Сақтау бөлімдері мен қосалқы аумақтар судың, балшықтың, майлардың, тазалағыш заттардың немесе басқа заттардың әсеріне ұшырауы мүмкін. Мұндай әсер күтілуде, таңдалған пластмасса тиісті ортаға және қызмет көрсету кезінде пайдаланылуы мүмкін тазалау әдісіне қарай бағалануы керек.
Неліктен термоформинг үлкен ішкі құрылымдар үшін қолайлы?
Термоформалау - бұл пластмасса қаңылтыры қыздырылған және құралдың бетінде пішінделген парақ негізіндегі өндіріс процесі. Автокөлік қолданбалары үшін процесс дайын құрамдас үлкен, қисық немесе тұрақты емес болғанда және жоба икемді әзірлеу опцияларын қажет еткенде пайдалы.
Процесс шағын бөліктерді өндіру әдістері арқылы экономикалық тұрғыдан қиын болатын кең парақ беттерін өңдей алады. Бұл оны жүк бөлігінің құрылымдарына, үлкен панельдерге, еден элементтеріне және қорғаныс қақпақтарына қатысты етеді, мұнда жалпы геометрия ұсақ пішінделген бөлшектердің жоғары тығыздығынан маңыздырақ.
Үлкен форматты геометрия
Көлік интерьерінде жиі күрделі контурларды ұстанатын кең панельдер бар. Термоформалау осы кең пішіндерді жаңғырта алады, сонымен бірге дизайнға иілулерді, қисықтарды, ойықтарды және біріктірілген жиектерді қосуға мүмкіндік береді. Геометрияны көлік аймағын қарапайым тікбұрышты бөлікке мәжбүрлеудің орнына нақты көлік орау кеңістігінің айналасында бейімдеуге болады.
Даму икемділігі
Кейбір үлкен немесе теңшелген бөлшектер үшін құралға қойылатын талаптар кәдімгі инъекциялық қалыптаумен байланыстырылғанға қарағанда басқарылатын болуы мүмкін. Бұл термоформалауды әзірлеу сатысындағы жобалар, көлік моделінің жаңартулары, сынақ өндірісі және таңдалған шағын көлемді бағдарламалар үшін практикалық етеді.
Жеңіл құрылымдар
Пластикалық парақтар көптеген интерьер қолданбалары үшін салыстырмалы түрде жеңіл шешім бере алады. Соңғы салмақ әлі де материал түріне, парақтың қалыңдығына, геометрияға және құрылымдық дизайнға байланысты, бірақ кең пластикалық панельдер көбінесе эквивалентті металл конструкциялармен байланысты массасыз әзірленуі мүмкін.
Икемді бөлік геометриясы
Қалыптау тәсілі қисық сызықтарды, дұрыс емес профильдерді және көлікке тән контурларды қолдайды. Дизайн икемділігі сондай-ақ құрамдас бөліктің орнатылуы мен пайдаланылуына әсер ететін монтаждау саңылауларына, бекіту аймақтарына, бет ерекшеліктеріне, жергілікті арматураға және басқа да функционалдық аймақтарға таралуы мүмкін.
- Кең панельдер мен үлкен қисық құрылымдар үшін қолайлы.
- Көлік құралына тән контурларды және тұрақты емес профильдерді қолдайды.
- Таңдалған әзірлеу және аз көлемді бағдарламалар үшін практикалық болуы мүмкін.
- Материалдық және қалыңдық шешімдерін бөлік талаптарына сәйкес келтіруге мүмкіндік береді.
- Көлікті әзірлеу кезінде дизайн өзгерістеріне икемділік береді.
Дизайн кезінде нені ескеру керек?
Күшті дизайн процесі пластикалық құрамды көлік құралының толық жүйесінің бөлігі ретінде қарастырады. Пішін, материал, орнату әдісі және айналасындағы компоненттер бір уақытта қарастырылуы керек, сондықтан бөлік басқа мәселені құру кезінде бір талапты шешпейді.
1. Көлік құралының орауыш кеңістігі
Бірінші қадам - жарамды конвертті анықтау. Орнату аймағының айналасындағы енін, биіктігін, тереңдігін, қисаюын және қол жеткізу шарттарын өлшеңіз. Қолданыстағы орындықтар, топсалар, сымдар, бекіткіштер, сақтау механизмдері және көрші панельдер бос орынға әсер етуі мүмкін.
Оқшау сызбада дұрыс көрінетін бөлік орнатылған кезде басқа құрамдасқа кедергі келтіруі мүмкін. Қаптаманы ертерек қарап шығу қажетсіз жанасу мүмкіндігін азайтады және құралды аяқтамай тұрып дұрыс жиек профилін орнатуға көмектеседі.
2. Қабырғаның қалыңдығы және құрылымдық таралуы
Қалыңдықты толық қалыптастыру стратегиясының бөлігі ретінде қарастырған жөн. Үлкен тегіс аймақтар терең қисық аймақтардан басқаша әрекет етуі мүмкін, ал бұрыштар мен өтулер материалдың таралуына әсер етуі мүмкін. Сондықтан дизайн қалыңдығын таза теориялық сан ретінде қарастырмай, парақтың қалай қалыптасатынын ескеруі керек.
3. Монтаждау және бекіту
Орнату талаптары өндіріс құрал-сайманын аяқтамас бұрын анықталуы керек. Бекіту саңылаулары, қысқыштар, кронштейндер, шпилькалар, ойықтар немесе орналастыру беттері нақты көлік құрылымына сәйкес келуі керек. Мүмкіндігінше, құрастыруды бақылауды жақсарту үшін бекіту мүмкіндіктерін бөлік геометриясына біріктіруге болады.
4. Жиектерді өңдеу
Жиектер функция үшін де, пайдаланушы әрекеті үшін де маңызды. Жүк панелі берік периметрді қажет етуі мүмкін, ал ашық әрлеу беті көрші құрамдас бөліктермен тегіс біріктірілетін сыртқы көріністі қажет етуі мүмкін. Жиек бөлшектері, сондай-ақ орнату кезінде қаттылыққа, сәйкестікке және зақымға төзімділікке әсер етуі мүмкін.
5. Ашулар және функционалдық аймақтар
Сақтау тұтқалары, кіру саңылаулары, желдету саңылаулары, қызмет көрсету аймақтары және басқа ойықтар көліктің толық схемасына сәйкес орналасуы керек. Олардың өлшемдері жоспарланған функцияны да, өндіріс процесін де ескеруі керек.
6. Беттік текстура және визуалды консистенциясы
Құрамдас бөлік жүргізушіге немесе жолаушыға көрінетін болса, бет құрылымы жалпы интерьер тәжірибесінің бір бөлігіне айналады. Тұрақты визуалды өңдеу жаңа құрамдас пен айналадағы беттер арасындағы айырмашылықты азайтады. Жүк және коммуналдық компоненттер оңай тазалауға және көрінетін тозуға төзімділікке көбірек көңіл бөлуі мүмкін.
7. Құрастыруға арналған дизайн
Жақсы құрамдас орнату кезінде қажетсіз күшті, ыңғайсыз қол жеткізуді немесе шамадан тыс реттеуді қажет етпеуі керек. Орналасқан жерді анықтаудың анық мүмкіндіктері мен практикалық бекіту механизмдері құрастыру процесін болжамды етеді және болашақ қызмет көрсету жұмысын жеңілдетеді.
Әзірлеу және өндіру жұмыс процесі қалай жұмыс істейді?
Көлік құралының жеке құрамдас бөліктерін жоба нақты даму кезеңдерінен өткенде басқару оңайырақ болады. Әрбір кезең келесі кезең басталғанға дейін нақты инженерлік сұраққа жауап беруі керек.
- Қолданбаны анықтаңыз.Көліктің нақты аймағын, құрамдас функцияларын, қызмет көрсету ортасын, көрінетін беттерді және орнату шарттарын анықтаңыз.
- Дизайн ақпаратын қарастырыңыз.Қажетті геометрияны түсіну үшін сызбаларды, 3D деректерін, өлшемдерді, физикалық бөліктерді және орнату талаптарын пайдалануға болады.
- Материалдық бағытты таңдаңыз.Қаттылықты, соққыға төзімділікті, температураны, ылғалдылықты, химиялық әсерді, сыртқы түрін және қалыптау жарамдылығын бағалаңыз.
- Қалыптастыру тұжырымдамасын дамыту.Құралдау тәсілін, қалыптау тереңдігін, жиектер жағдайын, күшейту аймақтарын және тиісті өндіріс бөлшектерін анықтаңыз.
- Өлшемді сәйкестікті тексеріңіз.Өндірілген бөлікті көліктің талаптарымен салыстырыңыз және орнату нүктелерін, саңылауларды, контурларды және маңызды интерфейстерді тексеріңіз.
- Құрылымды нақтылаңыз.Бағалау нәтижелері негізінде геометрияны, қалыңдықты бөлуді, бекіту мүмкіндіктерін немесе бетке қойылатын талаптарды реттеңіз.
- Қажетті өндіріс кезеңіне өтіңіз.Дизайн расталғаннан кейін өндіріс жоспарын қажетті өндіріс көлеміне және жеткізу кестесіне сәйкес келтіруге болады.
Құрылымдық жұмыс процесі көлік дизайнының өзі өзгерген кезде әсіресе пайдалы. Үлгі жаңартулары өлшемдерді, қию интерфейстерін және сақтау орналасуларын өзгерте алады, сондықтан бақыланатын түзетулерді қабылдай алатын өндіріс тәсілі әзірлеу циклі кезінде пайдалы болуы мүмкін.
Бұл компоненттер қайда қолданылады?
Интерьер қолданбалары жолаушылар көліктері, коммерциялық көліктер, электр көліктері және көлік құралдарын дамыту бағдарламалары арасында айтарлықтай ерекшеленеді. Бөлшектің геометриясына және қызмет көрсету ортасына байланысты бір материал тобы әртүрлі функцияларды атқара алады.
- Көліктің багаж бөлімдері:қол жетімді багаж кеңістігінің айналасында магистральдық лайнерлерді, жүк панельдерін, бөлгіштерді және пішінді қойма құрылымдарын әзірлеуге болады.
- Жолаушылар көлігінің интерьері:еден құрамдас бөліктері, қорғаныс панельдері, қақпақтар және таңдалған әрлеу құрылымдары көліктің ішкі орналасуына сәйкес реттелуі мүмкін.
- Коммерциялық көліктердің интерьері:үлкенірек панельдер мен сақтау аймағының құрамдас бөліктері жеңіл құрылыс пен беріктік маңызды болып табылатын пайдалы қызметтерге бағытталған орталар үшін жобалануы мүмкін.
- Жаңа энергетикалық көліктер:батареяның әртүрлі орналасуы, еден құрылымдары және орауыш құрылымдары теңшелген пластикалық компоненттерді қажет ететін бірегей ішкі кеңістіктер жасай алады.
- Көлік үлгісін әзірлеу:көлік құралдарының жаңа бағдарламалары мен үлгілерін қайта қарау үшін түпкілікті өндіріс құрылымы толық орнатылғанға дейін теңшелген құрамдас бөліктер қажет болуы мүмкін.
Жолаушыларға бағытталған қолданбалар
Жолаушылар аймақтары көбінесе функционалдық және көрнекі талаптарды біріктіреді. Еденнің құрамдас бөліктері бірнеше рет пайдалануға төзімді болуы мүмкін, ал әрлеу бөліктері көрші көрінетін беттерге сәйкес келуі керек. Сондықтан дизайн төзімділікті сыртқы түрі мен тактильді сапаны теңестіруі керек.
Жүктерге бағытталған қолданбалар
Жүк аймақтары әдетте соққыға төзімділікке, ылғалға төзімділікке, тазалауға және қорғауға көбірек көңіл бөледі. HDPE немесе PP бұл қасиеттер талап етілетін қолданбаға сәйкес келетін жерде қарастырылуы мүмкін, ал басқа материалдар қаттылық немесе бетінің сыртқы түрі басымдыққа ие болған жағдайда қолайлы болуы мүмкін.
Жаңа энергетикалық көлік қолданбалары
Көлік құралдарының жаңа энергетикалық сәулеттері дәстүрлі көлік макеттерімен салыстырғанда әртүрлі еден мен сақтау орындарын жасай алады. Ішкі құрамдас бөліктерге қаптаманың жаңа шектеулерін сақтау, қызмет көрсетуге рұқсат беру немесе құрылымдық және электрлік интерфейстерді айналып өту қажет болуы мүмкін.
Сәйкестікті, сыртқы түрін және төзімділігін қалай басқаруға болады?
Ішкі пластикалық бөлшектердің сапасын бақылау физикалық бөлікті де, оның көлікпен байланысын да қарастыруы керек. Құрамдас бөлікте өлшемдік немесе орнату ақаулары болған кезде көрнекі түрде таза бет жеткіліксіз, ал бетінің әрлеуі жоспарланған интерьерге сәйкес келмегенде, жақсы бекітілген бөлік жеткіліксіз.
Өлшемдік консистенциясы
Өндіріс алдында маңызды өлшемдерді анықтау керек. Олар жалпы ұзындығы мен енін, саңылау орындарын, орнату орындарын, профиль биіктіктерін, фланец өлшемдерін және құрамдас бөлікті дұрыс орнату мүмкіндігін анықтайтын басқа интерфейстерді қамтуы мүмкін.
Контур және пішіннің дәлдігі
Үлкен қисық бөліктер басқарылатын контурды әзірлеуді қажет етеді, өйткені тіпті кішкене сәйкессіздік кең бетінде көрінуі мүмкін. Пішін дәлдігі әсіресе доңғалақ доғаларының, бұрыштардың, ойық аймақтардың және іргелес әрлеуі бар интерфейстердің айналасында маңызды.
Бет сапасы
Көрінетін беттерді текстураның, түстің және жалпы көріністің консистенциясы үшін тексеру керек. Бөлшек жолаушыларға қарайтын аймаққа арналған болса, бет сапасы оның көлік салонына қаншалықты табиғи түрде сәйкес келетініне тікелей әсер етуі мүмкін.
Жиек және ашылу сапасы
Кесілген жиектерді, саңылауларды және ойықтарды таза анықтау және дұрыс орналастыру үшін тексеру керек. Нашар басқарылатын саңылаулар құрастыруды қиындатады және көрінетін бос орындарды немесе туралау мәселелерін тудыруы мүмкін.
Материалды және процесті бақылау
Тұрақты өндіріс тұрақты материалды енгізуді және бақыланатын қалыптау шарттарын талап етеді. Парақ сипаттамаларының өзгеруі, қыздыру, қалыптау немесе кесу соңғы пішінге және бет сапасына әсер етуі мүмкін. Сондықтан қайталанатын процесс өндіріс бастапқы даму шегінен шыққанда маңызды.
| Сапа аймағы | Нені тексеру керек | Неліктен маңызды |
|---|---|---|
| Өлшемдері | Жалпы өлшем, орнату орындары және маңызды интерфейстер. | Дұрыс орнатуды және көліктің үйлесімділігін қолдайды. |
| Пішін | Қисықтар, бұрыштар, ойықтар, фланецтер және профиль пішіні. | Сәйкестікті басқарады және айналадағы құрылымдарға кедергілерді азайтады. |
| Беткей | Текстура, түс, көрінетін ақаулар және жалпы аяқтау. | Жолаушыларға арналған ортада көрнекі үйлесімділікті қолдайды. |
| Ашылулар | Саңылау өлшемі, ұяның орналасуы, жиек жағдайы және қол жеткізу геометриясы. | Құрастыру дәлдігі мен функционалды қол жетімділікті жақсартады. |
| Материал | Көрсетілген пластик түрі және сәйкес өңдеу консистенциясы. | Күтілетін физикалық және экологиялық өнімділікті сақтауға көмектеседі. |
Көлік бағдарламасына нені теңшеуге болады?
Көлік құралына арналған компоненттер әмбебап өлшемдер жүйесіне сирек сәйкес келеді. Ең күшті теңшеу тәсілі нақты орнату кеңістігінен басталады, содан кейін бұл талапты басқарылатын геометрияға және өндіріс ақпаратына аударады.
Жалпы өлшемдер
Ұзындық, ені, биіктігі және профиль өлшемдері көліктің бос кеңістігіне бейімделуі мүмкін. Үлкен құрамдас бөліктер үшін тіпті кішігірім өлшемдік өзгерістер көрші құрылымдарға әсер етуі мүмкін, сондықтан өлшемдік негіз өндіріс алдында анық белгіленуі керек.
Қисық және дұрыс емес геометрия
Доңғалақ корпустарының, бұрыштық бүйір қабырғаларының, сатылы едендердің және біркелкі емес сақтау орындарының айналасында үлкен қисық құрылымдарды жасауға болады. Бұл әсіресе көліктің салонын қарапайым жалпақ панельмен бейнелеу мүмкін болмағанда пайдалы.
Қабырғасының қалыңдығы
Қалыңдықты қажетті қаттылыққа, салмаққа, соққыға төзімділікке және қалыптау мінез-құлқына сәйкес таңдауға болады. Белгілі бір аймақтарда ғана жоғары беріктік қажет болған жағдайда, геометрияны бүкіл бөліктегі қалыңдығын арттырудың орнына жергілікті құрылымдық тірек жасау үшін пайдалануға болады.
Орнату және бекіту мүмкіндіктері
Орнату әдісіне сәйкес тесіктерді, ойықтарды, орналастыру нүктелерін және бекіту құрылымдарын орналастыруға болады. Бұл элементтердің орны құрастыру қайталанатын болып қалатындай көлік құрылымына қатысты болуы керек.
Ашылулар және функционалдық аймақтар
Қолданбаға сәйкес кіру саңылаулары, тұтқалар, желдету аймақтары, кабель өткелдері және басқа функционалдық мүмкіндіктер біріктірілуі мүмкін. Орнату немесе қызмет көрсету кезінде қақтығыстарды болдырмау үшін олардың орналасуын қоршаған құрамдас бөліктерге қатысты тексеру керек.
Түс және бетті әрлеу
Көрінетін беттерді жоспарланған интерьер дизайнына бейімдеуге болады. Пластмассаға және процеске байланысты жоба көрші құрамдас бөліктермен жақсырақ біріктіру үшін белгілі бір түсті, құрылымды немесе сыртқы көрініс талаптарын анықтауы мүмкін.
Дизайн кірісі
- 2D инженерлік сызбалар
- 3D CAD ақпараты
- Белгіленген өлшемдер
- Көліктің физикалық бөліктері
Теңшеу аумағы
- Бөлшектердің өлшемдері және контуры
- Қалыңдығы және құрылымдық аймақтары
- Бекіту нүктелері мен саңылаулары
- Түс пен бетке қойылатын талаптар
Бұл тәсіл бірдей термоформалау мүмкіндігіне көлік құралын ерте әзірлеуден бастап, реттелетін өндіріс талаптарына дейін жобаның әртүрлі кезеңдерін қолдауға мүмкіндік береді. Нақты өндіріс жоспары әрқашан геометрияға, материалға және тартылған мөлшерге сәйкес болуы керек.
Компанияның профилі мен өндіріс туралы мәліметтерді қараңызШунсинжәне жобаның спецификациясын анықтау алдында қолжетімді ақпаратты қарап шығыңыз.
Жиі қойылатын сұрақтар
1-тоқсан. Көліктің ішкі бөліктерінің қандай түрлерін шығаруға болады?
Q2. Бұл қолданбалар үшін қандай пластиктерді қарастыруға болады?
3-тоқсан. Термоформалау кішігірім өндірістік бағдарламаларға жарамды ма?
4-тоқсан. Үлкен, қисық немесе тұрақты емес ішкі құрылымдарды теңшеуге бола ма?
Q5. Түс пен бетті өңдеуге болады ма?
Q6. Даму көліктің физикалық бөлігінен басталуы мүмкін бе?
Q7. Теңшелген бөлікті талқыламас бұрын қандай ақпаратты дайындау керек?
8-сұрақ. Автокөліктің пластикалық бөлшектері тек жеңіл көліктерге арналған ба?
Q9. Бірдей өндіріс тәсілі үлгі жаңартуларына қолдау көрсете ала ма?
Q10. Арнайы интерьер құрамдас бөлігін жасауды не жеңілдетеді?
Көліктің айналасына оң жақ бөлікті салыңыз
Көлік құралына арналған ішкі бөліктерге сәйкес пластикалық парақ қажет емес. Олар геометрия, материал, монтаждау, бетті өңдеу, қызмет көрсету шарттары және қалыптау мүмкіндігі туралы келісілген шешімдерді қажет етеді. Нақты инженерлік қысқаша бұл шешімдерді байланыстыруды жеңілдетеді және өндіріс процесіне күшті бастау нүктесін береді.
Қажетті құрылым мен өндіріс тәсілін талқылау үшін көлік сызбаларын, өлшемдерін, 3D деректерін немесе физикалық бөлшектер туралы ақпаратты бөлісіңіз. Жобаның арнайы талаптары үшін,көліктің ішкі жобасын талқылау үшін бізге хабарласыңыз.
Тиісті шешімдер әрқашан көліктің нақты үлгісіне, құрамдас бөліктерінің орналасуына және жұмыс жағдайларына қатысты бағалануы керек.
Бөлшектердің ойластырылған анықтамасы, қолайлы материалды таңдау және практикалық қалыптау дизайны қажетсіз құрылымдық күрделіліксіз көлік ортасына сәйкес келетін интерьер компоненттерін жасай алады. Нәтиже - барлығына сәйкес келетін бір өлшемді құрамдас тұжырымдамадан гөрі нақты қолданбаның айналасында құрылған өндіріс жолы.
